Расшифровка кабеля NYY-0:
N - Кабель изготовлен согласно немецкому стандарту VDE
Y – Материал изготовления изоляции ПВХ
Y – Материал изготовления оболочки ПВХ
О - Отсутствие в кабеле желто-зеленой жилы

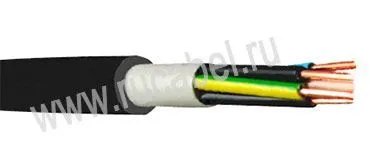

Элементы конструкции кабеля NYY-0:
1.Токопроводящая жила – круглой или секторной формы медная, однопроволочная или многопроволочная 1 или 2 класса по ГОСТ 22483.
Жилы сечением 50 мм2 и выше должны быть уплотненными.
2. Изоляция – из поливинилхлоридного пластиката (ПВХ).
Изолированные жилы имеют сплошную расцветку в соответствии с цветами, указанными в таблице.
В одножильных кабелях жила имеет зелено-желтую или черную расцветку изоляции.
В кабелях жила меньшего сечения должна быть голубого цвета.
В кабелях с числом жил 7 и более изолированные жилы могут иметь цифровую маркировку.
Для кабелей жила заземления должна располагаться в наружном повиве.
| Число жил | Кабели с жилой заземления (цвет) | Кабели без жилы заземления (цвет) |
| 2 | Зелено-желтый, черный* | Черный, голубой, |
| 3 | Зелено-желтый, черный, голубой | Черный, голубой, коричневый |
| 4 | Зелено-желтый, черный, голубой, коричневый | Черный, голубой, коричневый, черный |
| 5 | Зелено-желтый, черный, голубой, коричневый, черный | Черный, голубой, коричневый, черный, черный |
* Данное двухцветное исполнение для кабелей с медными жилами номинальным сечением св.10 мм2 и для кабелей с алюминиевыми жилами номинальным сечением свыше 16 мм2
3.Скрутка – изолированные жилы трех-, четырех- и пятижильных кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины.
4.Поясная изоляция – из невулканизированной резиновой смеси.
5.Оболочка – из ПВХ пластиката.
Область применения кабеля NYY-0: Кабели предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение до 0,6/1 кВ номинальной частотой до 50 Гц.
Для прокладки на открытом воздухе, в земле, внутри помещений и в кабельных каналах.
Кабели не распространяют горение при одиночной прокладке.
Кабели могут использоваться наряду с кабелями ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80.
Кабели по конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют кабелям марок NYY и NAYY по стандартам Германии DIN VDE 0276 ч.603 и DIN VDE 0276 ч.627
Технические характеристики кабеля NYY-0:- Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 5 по ГОСТ 15150-69
- Электрическое сопротивление ТПЖ постоянному току должно соответствовать требованиям ГОСТ 22483-77.
- Диапазон температур эксплуатации от - 50°С до + 50°С
- Относительная влажность воздуха при температуре до + 35 °С - до 98%
- Длительно допустимая температура нагрева жил кабелей при эксплуатации +80°С
- Строительная длина кабелей для сечений основных жил:
1, 5 - 16 кв.мм. - 450м
25-70 кв.мм. - 300м
95 кв.мм. и выше - 200м
- Срок службы кабеля NYY-0 - 30 лет
- Гарантийный срок эксплуатации - 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
